全自动吨袋包装机组成元件与工作原理
发布时间:2021-01-25 文章来源:未知 浏览次数:192

全自动吨袋包装系统组成:空袋供给机构、自动上袋机构、上袋移动滑台、夹口整形机、导袋器、伸缩密封机构、自动热合封口机、成品袋输送机构、框架平台、包装袋系带调姿机构、控制系统等组成。
包装线系统技术参数
 包装范围 800-2000kg(袋子尺寸需进一步确定)
 包装能力 ≥30bags/h
包装袋形式 吨袋
 封口形式 热合内袋
 校验方式 封口后称重复检
 与物料接触
 表面材料 304不锈钢
 气    源 0.4~0.8Mpa
 功    率 <10KW
 包装精度 ±2‰F、S

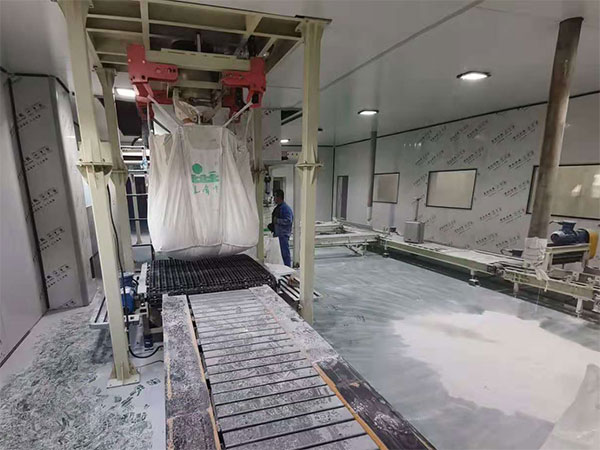

全自动吨袋包装机工作过程:
全自动吨袋包装机采用的包装袋为成卷包装袋,吨袋按照约80-120条/卷的规格卷成一卷,利用叉车将整卷包装袋放入袋框。设备运行时上袋输送机启动,同时袋卷转动,包装袋随输送机向前输送,当包装袋袋口到预定适位置时,检测传感器将包装袋到位信号传送到系统控制PLC,由PLC发出指令,袋口处上下吸盘将包装袋袋口吸住并拉开,上袋机械手将包装袋袋口撑开,将包装袋前移,灌装下料装置下降并伸入包装袋中,夹袋装置启动将包装袋口夹住提升。系统在确定夹袋成功后启动充气装置向袋内充气,随后称重系统将物料按照设定重力投入吨包装袋中,完成物料的灌装。灌装完成后,撑袋机构将包装袋袋口拉伸,热合封口机将袋口热封,辅助机构将袋口整理,调姿机构将包装袋系带提起并调整系带方向,利于后续码垛系统自动码垛。随后进入吨袋复检秤,当包装重量超出设定范围时系统会自动报警,重量符合要求吨袋会继续向前输送至待转运输送机位置。
